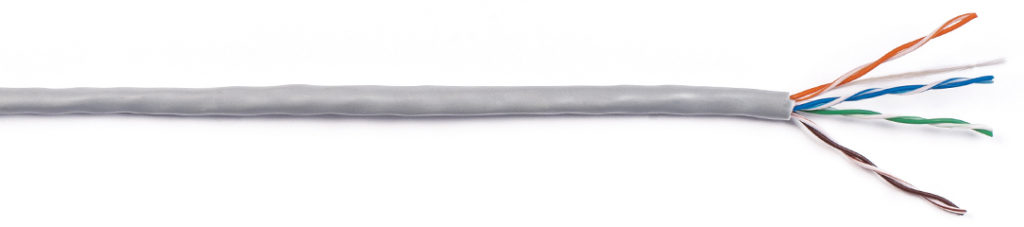

UTP CAT 5E

Cavi per Reti LAN

Costruzione
Conduttore 24 AWG CU ROSSO
Isolamento HDPE 0.88 ±0.1mm
Guaina PVC RoHs grigio RAL7001 o bianco DIAM 5.0 ± 0.1mm
Marcatura ECS-UTP CAT.5e 4x2x24AWG ROHS EIA/TIA 568 ISO/IEC 11801 CEI-UNEL 36762 C-4(Uo=400V) WW/YY [ORDER NR]-001MT – Eca
Proprietà elettriche
Resistenza conduttore <93.8 Ω/km a 20°C
Resistenza di anello cc <16.8 Ω/100M
Capacità mutua <56pf/m
Impedenza 100 ±15Ω; tra 1 Mhz e 100 Mhz
Raggio minimo di curvatura 50mm
Temperatura di esercizio -20°C +60°C
Normative Applicazioni
ANSI TIA/ EIA 568-B.2 ATM,TP-PMD,ANSIX 39T,5(TP),LSDN,TP-DDI
EN 50173 ETHERNET, 1000 BASE-T
EN-50288-3-1 GIGABIT ETHERNET
UL TOKEN RING (IEEE802.5)
EN 50575:2014/A1:16
Frequency(Mhz) RL(dB) ATT(dB) Next(dB) PS.Next(dB) Elfext(dB) PS.Elfext(dB)
1MHz 20.00 2.10 68.00 66.00 63.80 60.80
4 MHz 23.00 4.20 59.20 57.20 51.70 48.80
8 MHz 24.50 5.90 54.80 52.80 45.70 42.70
10 MHz 25.00 6.60 53.30 51.30 43.80 40.80
16 MHz 25.00 8.30 50.30 48.30 39.70 36.70
20 MHz 25.00 9.40 48.80 46.80 37.80 34.80
25 MHz 24.30 10.30 47.30 45.30 35.80 32.80
31.25 MHz 23.60 11.80 45.90 43.90 33.90 30.90
62.3 MHz 21.50 17.10 41.10 39.40 27.80 24.80
100 MHz 20.10 22.20 38.30 36.30 23.80 20.80
155MHz 18.80 28.20 35.40 33.40 20.00 17.00
200MHz 18.00 32.50 33.70 31.70 17.70 14.70
Codice interno Codice smart Sezione Diametro Kg/Km
LUPVR54A24UXGRS03 LU-524 4x2xAWG24 5.00 ± 0.1mm 31.14
LUPVR54A24UXBIS03 LU-524 4x2xAWG24 5.00 ± 0.1mm 31.14
I Dati riportati sono da considerarsi indicativi e non strettamente vincolanti.
