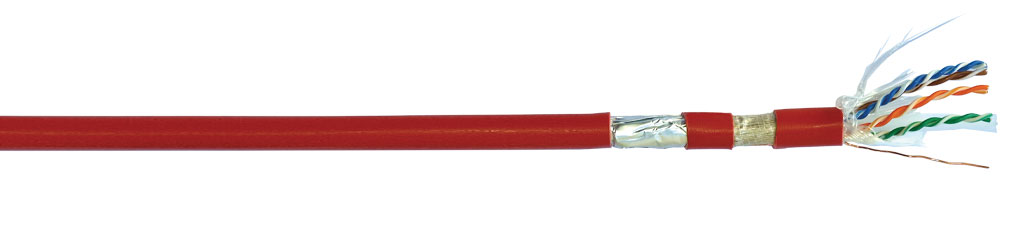

Cavo Antifuoco FTP cat.6(PH120) Cca s1a,d0,a1
Cavi antifuoco
| Costruzione |
|
| Conduttore |
23 AWG rame rosso |
| Isolamento |
HDPE 0.98 mm ±0.03mm |
| Protezione al fuoco |
Nastro di mica-vetro |
| Schermo |
Al/PET + drain wire |
| Guaina |
LSZH (EN50289-4-16) Rosso Diam.8.50 ±0.3mm |
| Marcatura |
ECS by NINGBO EXACT CABLES – F/UTP CAT6 4x2x23AWG LSZH EIA/TIA 568 ISO/IEC 11801 CEI-UNEL 36762 C-4 (Uo=400V) Cca s1a, d0, a1, FR PH120 EN 50200 UNI 9795 100/100V CEI 20-105 [ORDER NR] WW/YY –001m |
| Proprietà elettriche e fisiche |
|
| Resistenza conduttore |
<73,2 Ω/Km a 20°C |
| Impedenza |
100 ±15Ω |
| Delay difference |
≤45 ns/100m |
| Capacità mutua |
≤300 pF/100m |
| Allungamento senza invecchiamento |
180% min. |
| Allungamento con invecchiamento |
50% |
| Normative |
Applicazioni |
| ISO/IEC 11801-2Ed |
10/100BASE-T/BASE-TX (IEEE 802.3) |
| ANSI TIA/ EIA 568-C.2 |
ATM LAN 1.2Gbit/s |
| EN 50200 |
ETHERNET, 1000 BASE-T |
| EN-50289-4-16 |
GIGABIT ETHERNET-IEEE 802.3af-PoE |
| EN 50575:2014/A1:16 |
|
| Frequenza(MHz) |
Return Loss (dB) |
ATT (dB/100m) |
Next(dB) |
PS. Next(dB) |
ACR (dB/100m) |
PS ACR (dB/100m) |
Elfext (dB/100m) |
PS. Elfext (dB/100m) |
| 1 |
20.00 |
1.90 |
78.00 |
75.00 |
76.10 |
73.10 |
82.00 |
80.00 |
| 4 |
23.00 |
3.80 |
69.00 |
66.00 |
65.20 |
62.20 |
70.00 |
68.00 |
| 10 |
25.00 |
6.00 |
63.00 |
60.00 |
57.00 |
54.00 |
62.00 |
60.00 |
| 16 |
25.00 |
7.60 |
60.00 |
57.00 |
52.30 |
49.30 |
58.00 |
56.00 |
| 20 |
25.00 |
8.50 |
59.00 |
56.00 |
50.00 |
47.00 |
56.00 |
54.00 |
| 31.25 |
23.60 |
10.70 |
56.00 |
53.00 |
45.00 |
42.00 |
52.00 |
50.00 |
| 62.5 |
21.50 |
15.10 |
51.00 |
46.00 |
36.00 |
33.00 |
46.00 |
44.00 |
| 100 |
20.10 |
19.10 |
48.00 |
45.00 |
28.90 |
25.90 |
42.00 |
40.00 |
| 125 |
19.50 |
21.30 |
47.00 |
44.00 |
25.20 |
22.20 |
40.00 |
38.00 |
| 155 |
18.80 |
23.80 |
45.00 |
42.00 |
21.30 |
18.30 |
38.00 |
36.00 |
| 175 |
18.40 |
25.30 |
44.00 |
41.00 |
19.10 |
16.10 |
37.00 |
35.00 |
| 200 |
18.00 |
27.00 |
44.00 |
41.00 |
16.50 |
13.50 |
36.00 |
34.00 |
| 250 |
17.30 |
32.00 |
42.00 |
39.00 |
10.00 |
7.00 |
34.00 |
32.00 |
| Smart code |
Codice Interno |
Nr Coppie x sezione AWG |
Confezione |
Diametro mm. |
Peso Kg/Km |
| F-LV-623 /B305 |
AFHFR64A23UXROB03 |
4x2xAWG23 |
bob. 305m |
8.50 ±0.3 |
55.00 |
| F-LV-623 /B500 |
AFHFR64A23UXROB05 |
4x2xAWG23 |
bob. 500m |
8.50 ±0.3 |
55.00 |
I Dati riportati sono da considerarsi indicativi e non strettamente vincolanti.
