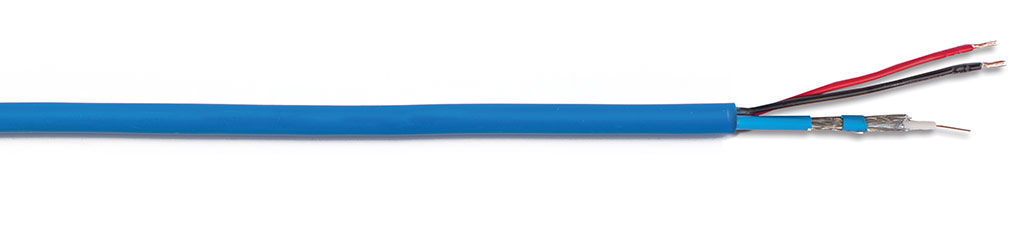

CAVO COMP. MICROCOAX HD+ALIMENT. LSZH
Cavi composti TVCC
Costruzione del coassiale |
|
Conduttore |
Rigido Cu Rosso 0.40 ±0.02 mm |
Dielettrico |
PEE/PH 1.80 ±0.10mm |
Schermo |
Al/PET |
Secondo schermo |
Treccia Cu stagnato |
Guaina |
LSZH Blu Diam 3.10 ±0.20mm |
Proprietà elettriche del coassiale |
|
Impedenza |
<75.0 ±3Ω |
Capacità |
<52.0 ±2.0pF/m |
Efficienza di schermatura |
5-30MHz = <5 mΩ/m |
Raggio minimo di curvatura |
10 x diam. est. |
Segnale |
ANALOGICO: 400m
HD-SDI: 70m |
Costruzione dell’alimentazione |
|
Conduttore |
Flessibile Cu Rosso classe 5 |
Isolamento |
LSZH |
Guaina esterna |
|
Tipo |
LSZH Blu |
Marcatura |
ECS-MICROCOAX HD 75OHM +2x [sez]mm2 LSZH CEI UNEL 36762 C-4 Uo=(400V) WW/YY 001m Eca |
Codice smart |
Codice interno |
Composizione |
Confezione |
Diametro mm. |
Peso Kg/Km |
Raggio min. curvatura |
CH-M27 /M100 |
COHF29HD0275BLM01 |
MICROCOAX HD+2×0,75 |
matassa 100m |
7,00 |
61,50 |
10xDiam.Est. |
I Dati riportati sono da considerarsi indicativi e non strettamente vincolanti.
