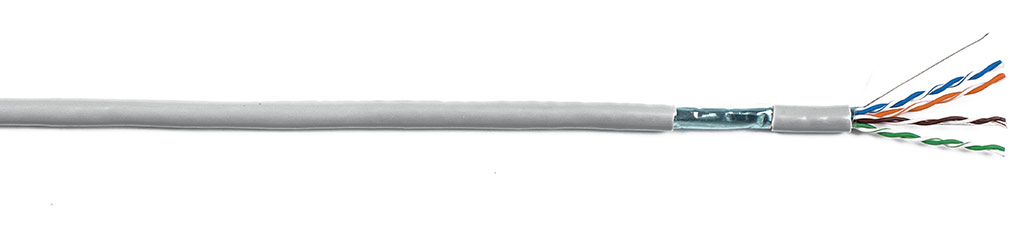

FTP CAT 5e CCA
Cavi per Reti LAN
| Costruzione |
|
| Conduttore |
24 AWG Alluminio ramato |
| Isolamento |
HDPE 0.91 mm ±0.1mm |
| Schermo |
Al/PET + filo di drenaggio + PET |
| Guaina |
PVC Grigio RAL7001 Diam.6.20 ±0.1mm |
| Marcatura |
ECS-FTP CAT.5e 4x2x24AWG CCA ROHS EIA/TIA 568 ISO/IEC 11801 CEI-UNEL 36762 C-4 (Uo=400V) WW/YY [ORDER NR] –001m – Eca |
| Proprietà elettriche |
|
| Resistenza conduttore |
<15.6Ω/100m a 20°C |
| Resistenza di anello cc |
<16.8Ω/100m |
| Capacità mutua |
<54pF/m |
| Impedenza |
100 ±15Ω; tra 1 MHz e 100 MHz |
| Raggio minimo di curvatura |
50mm |
| Temperatura di esercizio |
-20°C +60°C |
| Normative |
Applicazioni |
| ISO/IEC 11801-2Ed |
10/100BASE-T(IEEE 802.3) |
| ANSI TIA/ EIA 568-B.2 |
ATM, TP-PMD, ANSI X39T.5(TP), LSDN, TP-DDI |
| EN 50575:2014/A1:16 |
|
| EN-50288-3-1 |
GIGABIT-ETHERNET |
| UL |
Token Ring (IEEE802.5) |
| Frequenza(MHz) |
RL(dB) |
ATT(dB) |
Next(dB) |
PS.Next(dB) |
Elfext(dB) |
PS.Elfext(dB) |
| 4 |
23.01 |
4.30 |
56.30 |
53.30 |
50.00 |
49.00 |
| 10 |
25.00 |
6.70 |
50.30 |
47.30 |
42.00 |
41.00 |
| 16 |
25.00 |
8.40 |
47.30 |
44.30 |
37.90 |
36.90 |
| 20 |
25.00 |
9.50 |
45.80 |
42.80 |
36.00 |
35.00 |
| 31.25 |
23.64 |
11.90 |
42.90 |
39.90 |
34.10 |
31.00 |
| 62.3 |
21.54 |
17.30 |
38.40 |
35.40 |
26.10 |
25.00 |
| 100 |
20.11 |
24.00 |
35.30 |
32.30 |
22.00 |
21.00 |
| Codice smart |
Codice interno |
N° coppie x sezione AWG |
Confezione |
Diametro mm. |
Peso Kg/Km |
| LA-524 /S305 |
LFPVA54A24UXGRS03 |
4x2xAWG24 |
box 305m |
6.20 ± 0.2 |
32.00 |
I Dati riportati sono da considerarsi indicativi e non strettamente vincolanti.
