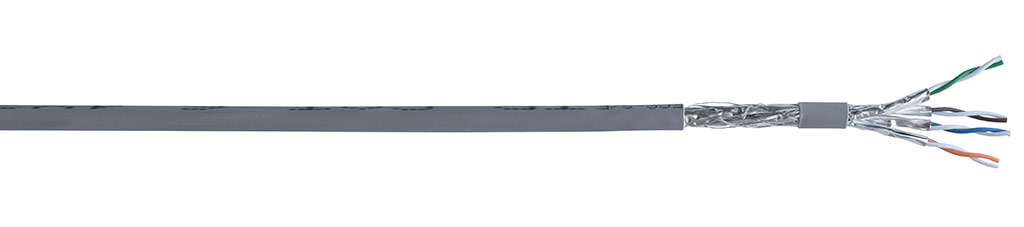

S/FTP CAT 6 4x2xAWG26 LSZH
Cavi per Reti LAN
| Costruzione |
|
| Conduttore |
Flessibile 7×0.16 mm Cu Rosso |
| Isolamento |
FMPE 1.06 ±0.05mm |
| Schermo |
singola coppia Al/PET |
| Secondo Schermo |
Treccia Cu stagnato >40% |
| Guaina |
LSZH Grigio Diam. 6,30±0.2mm |
| Marcatura |
ECS-S/FTP CAT 6 4x2x26AWG LSZH EIA/TIA 568 ISO/IEC 11801 CEI-UNEL 36762 C-4 (Uo=400V) WW/YY [ORDER N.] 001m – Eca |
| Proprietà elettriche |
|
| Resistenza conduttore |
<93,80 Ω/Km a 20°C |
| Resistenza di anello cc |
<26,0 Ω/100m a 20°C |
| Capacità mutua |
43 pF/m |
| Impedenza |
100±15Ω tra 1MHz e 100MHz |
| Raggio minimo di curvatura |
60 mm |
| Temperatura di esercizio |
-20°C +60°C |
| Normative |
Applicazioni |
| IEC 61156-5 |
ISDN |
| EIA/TIA 568 |
TPDDI |
| ISO/IEC 11801 |
ATM |
| EN 50173 |
10/100BASE-T (IEEE 802.3) |
| EN-50288-5-1 |
1000BASE-T 10GBASE-T |
| Note |
| L’impiego di questo cavo garantisce: maggiore immunità dai disturbi elettromagnetici, riduzione dell’emissione di radiodisturbi, riduzione della diafonia se applicato alle singole coppie. |
| Frequenza(MHz) |
RL(dB) |
ATT(dB/100m) |
Next(dB/100m) |
PS.Next(dB/100m) |
Elfext(dB/100m) |
PS.Elfext(dB/100m) |
| 1 |
20.00 |
3.00 |
74.30 |
72.30 |
67.80 |
64.80 |
| 4 |
23.00 |
5.70 |
65.30 |
63.30 |
55.80 |
52.80 |
| 10 |
25.00 |
9.00 |
59.30 |
57.30 |
47.80 |
44.80 |
| 16 |
25.00 |
11.40 |
56.20 |
54.20 |
43.70 |
40.70 |
| 20 |
25.00 |
12.80 |
54.80 |
52.80 |
41.80 |
38.80 |
| 31.25 |
24.00 |
16.10 |
51.90 |
49.90 |
37.90 |
34.90 |
| 62.5 |
22.00 |
23.10 |
47.40 |
45.40 |
31.90 |
28.90 |
| 100 |
20.00 |
29.70 |
44.30 |
42.30 |
27.80 |
24.80 |
| 200 |
18.00 |
43.50 |
39.80 |
37.80 |
21.80 |
18.80 |
| 250 |
17.30 |
49.20 |
38.30 |
36.30 |
19.80 |
16.80 |
| Codice smart |
Codice interno |
N° coppie x sezione AWG |
Confezione |
Diametro mm. |
Peso Kg/Km |
| LT-626 /B305 |
LSHFR64A26FXGRB03 |
4x2xAWG26 |
bobina 305m |
6,30 ±0.2 |
43.00 |
I Dati riportati sono da considerarsi indicativi e non strettamente vincolanti.
